Productdetails:
|
Belangrijkste kenmerken:
Productbeschrijving

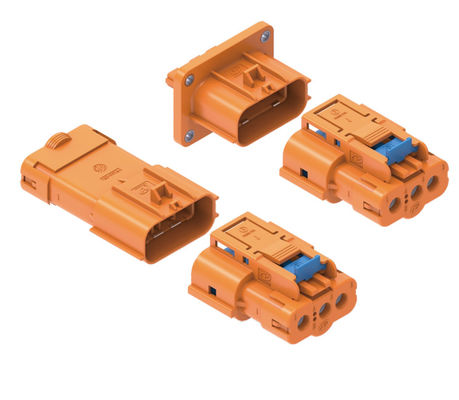

De Neopower 3-Pin 800V 16A Automotive Power & Signal Connector is ontworpen om uitzonderlijke prestaties en onwrikbare betrouwbaarheid te leveren voor kritieke automotive en hoogspanningstoepassingen.Dit geavanceerde 3-pin connector systeem, met zowel mannelijke als vrouwelijke 3-pinnige aansluitingen, biedt een veilige en duurzame onderlinge verbinding voor stroom- en signaaloverdracht.De robuuste constructie en uitgebreide functionaliteit maken het een ideale keuze wanneer een betrouwbare 3 pin connector automotive oplossing is van het grootste belang.
Gebouwd om de strenge eisen van moderne voertuigsystemen te kunnen doorstaan, is deze connector uitstekend in toepassingen zoals On-Board Chargers (OBC), olie- en luchtpompcontrollers en Power Distribution Units (PDU).De integratie van High Voltage Interlock (HVIL), aanraakvaste constructie en een Poka-yoke-ontwerp zorgt voor maximale veiligheid tijdens hantering en bediening,het voorkomen van toevallige blootstelling aan hoge spanningen en foutieve aansluitingenDe secundaire slotfunctie biedt een extra laag beveiliging, cruciaal in autoomgevingen met hoge trillingen, waardoor de 3-pins aansluiting stevig wordt aangesloten.
Deze connector is ontworpen voor specifieke 3-pin-connectordraad- en 3-pin-connectorkabelgroottes, met stroomcontacten geschikt voor 2,5 mm2-kabels met een vermogen tot 16 A en signaalcontacten voor 0,3 A.Kabels van 5 mm2 tot en met 2 ADe uitzonderlijke waterdichtheid IP67 en IP6K9K, gecombineerd met een breed werktemperatuurbereik (-40°C tot +125°C) en 360° afscherming,garandeert een consistente prestatie, zelfs onder moeilijke omstandigheden. Kies de Neopower 3-Pin Automotive Power & Signal Connector voor een geavanceerde, veilige en betrouwbare aansluitingsoplossing voor uw hogespanningsbehoeften.
| Aantekening | Specificatie |
| Merken | Neopower |
| Productsoort | 3-pin hybride connector (2 power pins + 1 signal pin) |
| Kabelbereik (power pins) | 2.5 mm2 |
| Kabelbereik (signal pin) | 0.5 mm2 |
| Nominale stroom (krachtpen) | 16A |
| Nominale stroom (signal pin) | 2A |
| Nominale spanning (power pins) | 800V (AC/DC) |
| Nominale spanning (signaalpen) | 24V (AC/DC) |
| Dielectrische weerstandspanning (Power Pins, AC 50Hz, normaal) | 3000 V |
| Dielectrische weerstandspanning (signaalpen, wisselstroom 50 Hz, normaal) | 1000V |
| Secundaire slotfunctie | - Ja, dat klopt. |
| Poka-yoke (preventie van mismating) | - Ja, dat klopt. |
| Hoogspanningsvergrendeling (HVIL) | - Ja, dat klopt. |
| Aanraakbestendig ontwerp | Ja (voldoet aan IPXXB) |
| Bescherming | 360° afscherming |
| Werktemperatuurbereik | -40°C tot +125°C |
| IP-classificatie | IP67 & IP6K9K (stofdicht, onder bepaalde omstandigheden waterdicht), IPXXB |
| Doeltoepassingen | On-board opladers (OBC), oliepompcontrollers, luchtpompcontrollers, energieverdelingsunits (PDU), batterijontkoppelingseenheden (BDU) |
Vaak gestelde vragen (FAQ's) - Neopower 3-pin automotive connector
V1: Wat zijn de belangrijkste toepassingen van de Neopower 3-Pin Connector?
A: Deze connector is speciaal ontworpen voor robuuste prestaties in veeleisende automobielomgevingen en hoogspanningssystemen.Regelaars voor oliepompen, luchtpompcontrollers, energieverdelings-eenheden (PDU's) en batterijontkoppelings-eenheden (BDU's).
V2: Wat zijn de spannings- en stroomnormen voor de stroom- en signaalpinnen?
A: De connector heeft een hybride ontwerp:
V3: Is de Neopower 3-Pin Connector waterdicht en geschikt voor ruwe omgevingen?
A: Ja, het is ontworpen voor duurzaamheid. De connector heeft een IP67- en IP6K9K-classificatie, waardoor het stofdicht is en beschermd is tegen onderdompeling in water en hoge-druk waterstralen.Gecombineerd met het werktemperatuurbereik van -40 °C tot +125 °C, is goed geschikt voor zware autoomstandigheden.
V4: Welke veiligheidsvoorzieningen zijn in deze aansluiting geïntegreerd?
A: Veiligheid is een belangrijk ontwerpprincipe.
V5: Welke kabelgroottes zijn compatibel met deze aansluiting?
A: De connector is geoptimaliseerd voor:
V6: Hoe is de 360° afscherming gunstig voor mijn toepassing?
A: De 360°-bescherming biedt een uitgebreide bescherming tegen elektromagnetische interferentie (EMI) en radiofrequentieinterferentie (RFI).Dit is van cruciaal belang in moderne voertuigen met tal van elektronische systemen, omdat het helpt bij het handhaven van de signaalintegrititeit voor betrouwbare gegevensoverdracht en systeemwerking.
V7: Wat is de betekenis van de Poka-yoke en Secondary Lock functies?
A:
V8: Kan deze aansluiting veilig hoge spanningen weerstaan?
A: Absoluut. De aandrijflijntjes hebben een dielektrische bestandspanning van 3000V AC (50Hz, normale omstandigheden) en de signaalpijnen weerstaan 1000V AC (50Hz, normale omstandigheden).Samen met functies zoals HVIL en touch-proof ontwerp, zorgen voor een hoge betrouwbaarheid en veiligheid in scenario's met hoge spanning.
