Productdetails:
|
Belangrijkste kenmerken:
Productbeschrijving

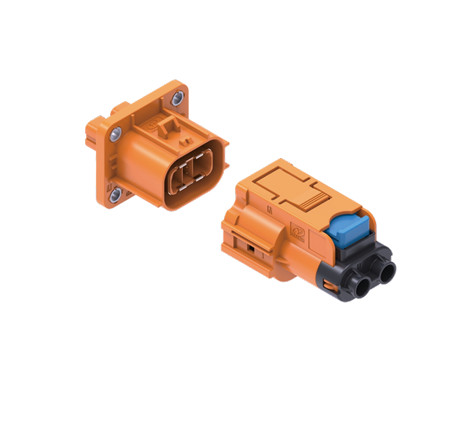

De Neopower High-Performance 2 Pin 1000V 40A elektrische connector met HVIL, Poka-Yoke,en 360° Shielding is zorgvuldig ontworpen om uitzonderlijke prestaties en veiligheid te bieden in veeleisende hoogspanningsomgevingenDeze geavanceerde 2-pin connector is ideaal geschikt voor een breed scala aan toepassingen, waaronder airconditioningcompressors, PTC-verwarmers, on-board chargers (OBC), DC-DC-omvormers,Energieverdelingseenheden (PDU's), en Battery Disconnect Units (BDU).
Deze connector is ontworpen met de veiligheid van de gebruiker en de integriteit van het systeem als prioriteiten en bevat meerdere beschermende functies.Terwijl het Poka-yoke ontwerp mismating voorkomtEr zijn essentiële veiligheidsmeganismen zoals High Voltage Interlock (HVIL) en touchproof contacten geïntegreerd om te beschermen tegen elektrische gevaren.Deze robuuste elektrische aansluiting met 2 pinnen heeft ook een 360° afscherming, die een uitstekende bescherming biedt tegen EMI en een optimale signaalintegriteit voor gevoelige toepassingen garandeert.
De Neopower 2-pin connector ondersteunt een veelzijdig kabelbereik van 2,5 mm2 tot 6 mm2, waardoor de vermogen van de stroomoverdracht 20A (2,5 mm2), 32A (4 mm2),met een vermogen van meer dan 50 W,Bovendien is er voorzien in een 2A-signaaloverdracht bij 24V AC/DC met behulp van een 0,35mm2 kabel.het werkt foutloos in een temperatuurbereik van -40 °C tot +125 °C en biedt uitstekende bescherming met IP67 & IP6K9K-classificatiesDe dielectrische bestandspanning bedraagt 3000 V wisselstroom voor vermogen en 1000 V wisselstroom voor signaalcircuits onder normale omstandigheden.Dit maakt deze elektrische aansluitingen van 2 pinnen een betrouwbare keuze voor kritieke systemen.. Voor een betrouwbare en veilige verbinding in uw high-power toepassingen, vertrouw de Neopower High-Performance 2 Pin Connector.
| Aantekening | Waarde |
| Merken | Neopower |
| Productsoort | 2 pin elektrische aansluiting |
| Primaire toepassingen | Airconditioningcompressor, PTC (positieve temperatuur coëfficiënt verwarmers), OBC (On-Board Charger), DCDC (DC-DC Converter), PDU (Power Distribution Unit), BDU (Battery Disconnect Unit) |
| Secundaire slotfunctie | - Ja, dat klopt. |
| Kabelbereik (krachtsluiting) | 2.5 mm2 6 mm2 |
| Kabelcompatibiliteit (signaalcircuit) | 0.35mm2 |
| Poka-yoke (preventie van mismating) | - Ja, dat klopt. |
| HVIL (High Voltage Interlock) | - Ja, dat klopt. |
| Aanraakbestendig ontwerp | Ja (voldoet aan IPXXB) |
| Bescherming | 360° uitgebreid afscherming |
| Nominale stroom (krachtsluiting) | 20A (met 2,5 mm2-kabel) 32A (met 4 mm2-kabel) 40A (met 6 mm2-kabel) |
| Nominale stroom (signaalcircuit) | 2A |
| Nominale spanning (krachtsluiting) | 1000V (AC/DC) |
| Nominale spanning (signaalcircuit) | 24V (AC/DC) |
| Dielectrische weerstandspanning (krachtsluiting) | 3000 V wisselstroom, 50 Hz (normale omstandigheden) |
| Dielectrische weerstandspanning (signaalcircuit) | 1000 V wisselstroom, 50 Hz (normale omstandigheden) |
| Werktemperatuurbereik | -40°C tot +125°C |
| IP-classificatie (milieubescherming) | IP67 & IP6K9K (bij aansluiting, voor stof- en hoge-druk/hoge-temperatuurwaterbescherming) IPXXB (finger-safe, touch-proof voor niet-gesloten verbindingsdelen) |
Vaak gestelde vragen (FAQ)
V1: Wat zijn de belangrijkste toepassingen van de Neopower 2-pin connector?
A: De Neopower 2-pin connector is ontworpen voor robuuste prestaties in een verscheidenheid aan systemen met een hoge vraag.De belangrijkste toepassingen zijn kritische automobielcomponenten zoals airconditioningcompressoren, PTC (Positive Temperature Coefficient) verwarmers, OBC (On-Board Chargers) en DCDC-omvormers. It's also an ideal high voltage connector solution for Power Distribution Units (PDU) and Battery Disconnect Units (BDU) in electric vehicles and other advanced industrial machinery where reliable power and signal transmission are essential.
V2: Wat zijn de spannings- en stroomnormen voor deze elektrische connector met twee pinnen?
A: Deze Neopower-connector is ontworpen voor toepassingen met een hoog vermogen. Voor het stroomcircuit ondersteunt het een nominale spanning van 1000V (AC/DC). De nominale stroomcapaciteit voor stroom hangt af van de gebruikte kabel:20A voor 2,5mm2 kabels, 32A voor 4mm2 kabels, en tot 40A voor 6mm2 kabels.
V3: Welke veiligheidsvoorzieningen zijn in de Neopower 2-pin-aansluiting opgenomen?
A: Veiligheid is van het grootste belang bij het ontwerp van deze Neopower automotive connector.Secundaire vergrendeling:Zorg ervoor dat de verbindingshelften stevig verbonden blijven, waardoor toevallige ontkoppeling wordt voorkomen.Poka-yoke Sleutels:Dit mechanische ontwerp voorkomt dat de connector verkeerd wordt gemonteerd of verkeerd wordt gemonteerd.HVIL (High Voltage Interlock):Dit cruciale veiligheidscircuit zorgt ervoor dat de hoge spanning wordt losgekoppeld voordat de connector kan worden ontkoppeld, waardoor gebruikers en apparatuur worden beschermd.Aanraakbestendig ontwerp (IPXXB):De contactlenzen zijn beschermd tegen toevallig vingercontact, zelfs wanneer ze niet met elkaar zijn verbonden, waardoor de veiligheid van de gebruiker tijdens het hanteren wordt verbeterd.
V4: Hoe presteert deze elektrische connector met twee pinnen in ruwe omgevingen?
A: De Neopower 2-pin connector is gebouwd om veeleisende omstandigheden te weerstaan. Het heeft een werktemperatuurbereik van -40 °C tot +125 °C, waardoor het geschikt is voor extreem hete en koude omgevingen.Bij paring, de connector bereikt een IP67 & IP6K9K rating, wat betekent dat het is volledig beschermd tegen stof binnendringen en kan bestand zijn tegen hoge druk, hoge temperatuur waterstralen.Dit maakt het een uitstekende keuze voor toepassingen die blootgesteld zijn aan vocht, vuil en moeilijk weer.
V5: Welke kabelgroottes zijn compatibel met deze connector en biedt deze een EMI-bescherming?
A: Voor het voedingscircuit is deze veelzijdige 2-pin connector geschikt voor kabel doorsneden variërend van 2,5 mm2 tot 6 mm2.de aansluiting is voorzien van een 360° afschermingDit uitgebreide afscherming is cruciaal voor het behoud van de signaalintegrititeit en het minimaliseren van elektromagnetische interferentie (EMI),die bijzonder belangrijk is in gevoelige elektronische systemen in moderne voertuigen en industriële apparatuur.
V6: Kan deze Neopower-connector zowel voor AC- als DC-toepassingen worden gebruikt?
A: Ja, het voedingscircuit van de Neopower 2 pin elektrische connector is gerangschikt voor 1000V voor zowel wisselstroom- als gelijkstroomtoepassingen.het signaalcircuit is ingedeeld voor 24 V AC/DC, die flexibiliteit biedt voor verschillende elektrische systeemontwerpen.
V7: Wat is de dielectrische bestandspanning voor deze hogespanningsconnector?
A: De dielectrische weerstandsspanning, een maatstaf voor de isolatiecapaciteit, is robuust voor deze Neopower-connector.voor het signaalcircuit, is het 1000V wisselstroom (50Hz, onder normale omstandigheden), waardoor betrouwbaarheid en veiligheid in hoge spanningsomgevingen worden gewaarborgd.
NeoPower is gewijd aan hoogspannings/hoge stroom waterdichte connectoren en kabels, van toepassing op nieuwe energiebatterijpakketten, EV's, zware machines, industriële aansluiting, aandrijflijnen,opslag van zonne- en windenergie, slimme netten, AGV's enz.

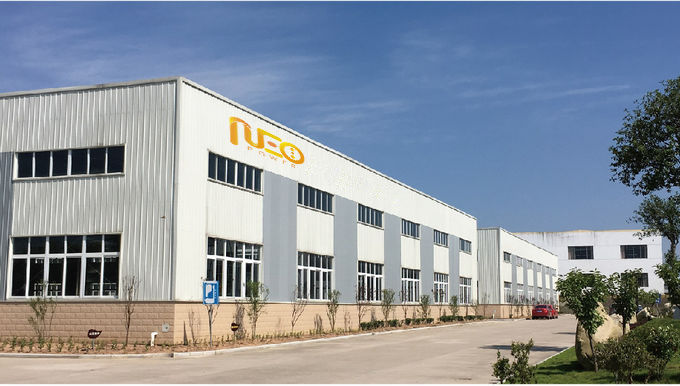

Neopower heeft twee productievestigingen in Huizhou (provincie Guangzhou) voor plastic schelpconnectoren en in Changzhou (provincie Jiangsu) voor metalen schelpconnectoren.Met een rijke expertise en een hoog niveau van management, Neopower levert producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf is geslaagd voor IATF 16949:2016Het product is goedgekeurd met de ISO 9001:2015-kwaliteitscontrolesysteem en de producten zijn CE, TVU en RoH goedgekeurd.
