Productdetails:
|

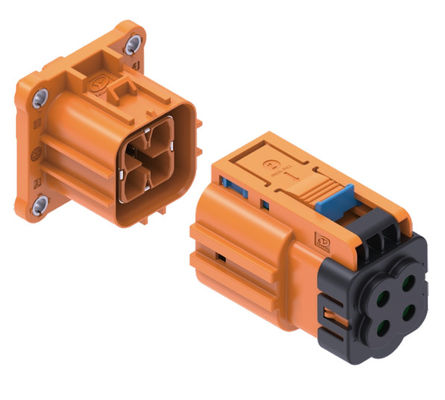

DeNeopower 4 pin hoogspanningsconnectorHet is speciaal ontworpen voor de veeleisende omgevingen van moderne elektrische voertuigen (EV's) en industriële hoogvermogenssystemen.4 pin-aansluitingbiedt een veilige en betrouwbare verbinding voor kritieke toepassingen, waaronder compressoren voor airconditioning, PTC-verwarmers, on-board opladers (OBC) en energieverspreidingsunits (PDU).Als belangrijkste elektrische interconnectie, combineert het hoge prestaties met ongeëvenaarde veiligheidskenmerken.
Veiligheid is van het allergrootste belang in hoogspanningssystemen en deze connector is ontworpen om de industrie te leiden.een aanraakbestendige constructie om technici te beschermen tegen elektrische schokkenHet geïntegreerde Poka-yoke-ontwerp voorkomt een verkeerde uitlijning tijdens de assemblage, waardoor dezemotorverbindingzowel veilig als gebruiksvriendelijk.
Gebouwd om de zwaarste omstandigheden te weerstaan, ditwaterdichte aansluitingHet is voorzien van een IP67 en IP6K9K-kwaliteit, die volledige bescherming tegen het binnendringen van stof en water garandeert.met superieure 360° afschermingDeze elektrische stekker- en stopcontact biedt uitstekende EMI-immuniteit, cruciaal voor het behoud van de gegevensintegriteit en de systeemprestaties in lawaaierige elektrische omgevingen.oplossing voor hoogstroomconnectorenvoor alle toepassingen die een consistente stroomtoevoer vereisen.
Voor ingenieurs en ontwerpers die op zoek zijn naar een betrouwbare en hoogwaardige verbinding, is de Neopower 4 Pin High-Voltage Connector de definitieve keuze.en duurzaamheidNeem vandaag nog contact met ons op om te ontdekken hoe dit gevorderd is.elektrische aansluiting met 4 pinnenkan de betrouwbaarheid en prestaties van uw volgende project verbeteren.
Productspecificaties
| Aantekening | Waarde |
| Merken | Neopower |
| Productsoort | Hoogspanningsconnector met 4 pinnen |
| Nominale spanning (vermogen) | 1000V (AC/DC) |
| Nominale spanning (signaal) | 24V (AC/DC) |
| Nominale stroom (krag) | 20A (@ 2.5mm2), 30A (@ 4mm2), 40A (@ 6mm2) |
| Nominale stroom (sein) | 2A (@ 0,35 mm2) |
| Dielectrische weerstandspanning (vermogen) | 3000 V wisselstroom (50 Hz, normale toestand) |
| Dielectrische weerstandspanning (signaal) | 1000V wisselstroom (50Hz, normale toestand) |
| Werktemperatuurbereik | -40°C tot +125°C |
| Beschermingscategorie | IP67, IP6K9K, IPXXB (aanraakbestendig) |
| Compatibele kabelbereik (vermogen) | 2.5 mm2 tot en met 6 mm2 |
| Veiligheidskenmerken | Hoogspanningssluiting (HVIL), secundair slot |
| Ontwerpkenmerken | Poka-yoke (foutbestendige toetsen), 360° afscherming |
| Primaire toepassingen | Airconditioningcompressor, PTC-verwarmer, on-board oplader (OBC), power distribution unit (PDU) |
V: Voor welke toepassingen is deze 4-pins connector ontworpen?
A:Dit.Neopower 4-pins connectoris speciaal ontworpen voor toepassingen met een hoog vermogen en een hoge spanning waarbij betrouwbaarheid van cruciaal belang is.zoals On-Board Chargers (OBC)Het robuuste ontwerp zorgt voor een stabiele prestatie in deze veeleisende systemen.
V: Kan deze connector worden gebruikt in elektrische voertuigsystemen? A:Deze connector is ontworpen met de automobielindustrie in het achterhoofd.en 360° afscherming maken het een perfectemotorverbindingvoor het waarborgen van veiligheid en prestaties in de complexe elektronische omgevingen van moderne elektrische voertuigen.
V: Is deze hoogspanningsconnector waterdicht en geschikt voor ruwe omgevingen?
A:De connector is IP67 en IP6K9K, dus volledig beschermd tegen stof (stofdicht) en bestand tegen zowel tijdelijke onderdompeling in water (IP67) als hoge druk.waterstralen met hoge temperatuur (IP6K9K)Dit maakt onzewaterdichte aansluitinguitzonderlijk duurzaam voor gebruik in blootgestelde of harde industriële en automobielomgevingen.
V: Wat is het doel van de High-Voltage Interlock (HVIL) -functie?
A:De HVIL is een cruciaal veiligheidsonderdeel. Het is een secundair circuit dat ervoor zorgt dat de hoogspanningstoevoer automatisch en veilig wordt onderbrokenvoorheende primaire voedingscontacten kunnen worden ontkoppeld, waardoor technici en bedieners worden beschermd tegen mogelijke elektrische schokken tijdens onderhoud of bij een toevallige ontkoppeling,Het is een essentieel onderdeel voor elke veiligeeen hoogspanningsconnector.
V: Hoe voorkomt deze aansluiting onjuiste installatie en toevallige ontkoppeling?
A:Deze connector bevat twee belangrijke ontwerpelementen. Ten eerste maakt het gebruik van een Poka-yoke (foutbestendig) sleutel systeem,Wat betekent dat de fysieke vorm alleen in de juiste oriëntatie kan worden gepaardTen tweede bevat het een robuust secundair vergrendelingsmechanisme dat zorgt voor een veilig fysiek slot, waardoor deelektrische aansluiting met 4 pinnenvan ontkoppeling door trillingen of onbedoelde trek.
V: Wat is de maximale stroom die deze high-current connector kan aan?
A:Het is geschikt voor 20A met een 2,5 mm2 kabel, 30A met een 4 mm2 kabel en kan maximaal 40A met een 6 mm2 kabel aan.Deze veelzijdigheid stelt ingenieurs in staat om het te gebruiken in een scala van energiebehoeften.
V: Waarom is 360° afscherming belangrijk voor dit type aansluiting?
A:In moderne voertuigen en industriële apparatuur werken veel elektronische systemen dicht bij elkaar, waardoor elektromagnetische interferentie (EMI) ontstaat.een ononderbroken geleidingspad rond de interne contactenDit voorkomt dat externe EMI de stroom- of signaaloverdracht verstoort en voorkomt dat de connector zelf geluid uitstraalt.de integriteit van het signaal en de betrouwbare prestaties van het gehele systeem te waarborgen;.
NeoPower is gewijd aan hoogspannings/hoge stroom waterdichte connectoren en kabels, van toepassing op nieuwe energiebatterijpakketten, EV's, zware machines, industriële aansluiting, aandrijflijnen,opslag van zonne- en windenergie, slimme netten, AGV's enz.
Neopower heeft twee productievestigingen in Huizhou (provincie Guangzhou) voor plastic schelpconnectoren en in Changzhou (provincie Jiangsu) voor metalen schelpconnectoren.Met een rijke expertise en een hoog niveau van management, Neopower levert producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf is geslaagd voor IATF 16949:2016Het product is goedgekeurd met de ISO 9001:2015-kwaliteitscontrolesysteem en de producten zijn CE, TVU en RoH goedgekeurd.
