Productdetails:
|
| Beschermingsgraad: | IP20B | Isolatieweerstand: | 5000 mΩ Min (Droge) 200 mΩ Min (relatieve vochtigheid 95%) |
|---|---|---|---|
| Minimum het Koppelen Cycli: | 100 keer | Beëindigingsmethode: | Crimp / Typisch |
| Nominale spanning: | UL DC 1000V, TUV 1500V DC | Standaardspanning: | tot en met 100 V |
| Contactmateriaal: | koperen legering | richtlijn: | Rechte hoek |
| Werktemperatuur: | -40℃ ~125℃ | Huismateriaal: | thermoplastisch |
| Zoutsproei: | 144H (gepaard) | Werkdruk: | 0.5~1.6 Bars |
| CPA: | Met | Vergrendelingssysteem: | CPA/TPA (Ja, meestal met CPA/TPA) |
| Draadmeter: | 10-12 AWG |
Belangrijkste kenmerken:
Productbeschrijving

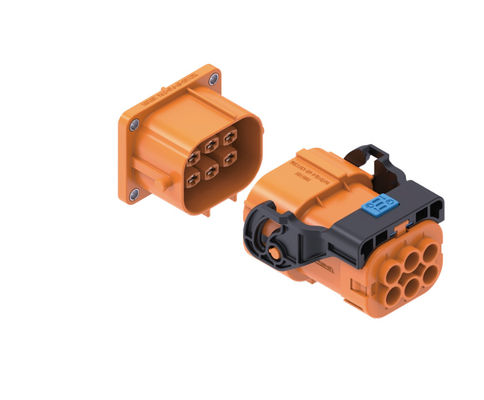

DeNeopower 1000V hoogspannings 6-pin automotive connectoris vakkundig ontworpen om te voldoen aan de strenge eisen van moderne elektrische voertuigsystemen.Deze connector biedt een veilige en betrouwbare brug voor zowel stroom als signaaloverdrachtHet onderscheidt zich onder verschillende6 soorten pinconnectorenvoor zijn uitzonderlijke duurzaamheid en geïntegreerde veiligheidskenmerken.
Deze connector is gebouwd voor betrouwbaarheid in ruwe omgevingen en garandeert een maximale prestatie.die van cruciaal belang is in de complexe elektronica van voertuigenHet ontwerp van de connector omvat ook een Poka-Yoke-systeem, waardoor onjuiste koppeling onmogelijk is en het assemblageproces wordt vereenvoudigd.Schema van de 6-pinnige aansluiting. De combinatie van een secundair slot en een aanraakbestendig ontwerp zorgt voor essentiële veiligheidslagen voor technici en eindgebruikers die met hoogspanningssystemen omgaan.6 pin connector mannetjeof de6 pin aansluiting vrouwelijk, elk onderdeel is gebouwd voor een veilige, afgesloten pas.
Dit onderdeel is meer dan een connector; het is een cruciale beveiliging voor uw stroomvoorzieningsketen.Met zijn vermogen om extreme temperaturen te weerstaan en in te dringen volgens IP67 en IP6K9K-normen, de Neopower6 pin-aansluitingHet is de definitieve keuze voor ingenieurs die op zoek zijn naar een betrouwbare, veilige en hoogwaardige verbindingsoplossing voor automobiel, elektrische voertuigen,en andere veeleisende transporttoepassingenNeem vandaag nog contact met ons op om te leren hoe deze geavanceerde connector uw volgende project kan verbeteren.
| Aantekening | Specificatie |
| Kernconfiguratie | |
| Pin-telling | 6 pinnen (4 stroom + 2 signaal) |
| Primaire toepassingen | Oplaadmachine (OBC), batterijontkoppelingseenheid (BDU), hoogspanningssystemen voor elektrische voertuigen |
| Elektrische prestaties | |
| Nominale spanning (vermogen) | 1000V wisselstroom/stroomstroom |
| Nominale spanning (signaal) | 24V wisselstroom/stroomstroom |
| Nominale stroom (krag) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Nominale stroom (sein) | 2A (@ 0,35 mm2) |
| Dielectrische weerstand (vermogen) | 3000V wisselstroom @ 50Hz (normale toestand) |
| Dielectrische weerstand (signaal) | 1000V wisselstroom @ 50Hz (normale toestand) |
| Fysiek & Milieu | |
| Werktemperatuur | -40°C tot +125°C |
| Ingangsbescherming (IP) | IP67 & IP6K9K (gepaard) |
| Aanrakingsvrije bescherming | IPXXB (fingerproof) |
| Compatibele kabelbereik | 2.5 mm2 tot en met 6 mm2 (vermogen) |
| Kenmerken en veiligheid | |
| Veiligheidskenmerken | Hoogspanningsvergrendeling (HVIL), secundaire vergrendeling |
| Paringsysteem | Poka-Yoke (foutbestendige toetsen) |
| Bescherming | 360° afscherming voor EMI/EMC-bescherming |
De Neopower 1000V is ontworpen voor een zeer veeleisende en kritieke omgeving.6 pin automotive connectorHet robuuste ontwerp en de geavanceerde veiligheidskenmerken zorgen voor betrouwbare prestaties waar het het meest belangrijk is.
Primaire toepassingen:
Wat maakt deze connector geschikt voor hoogspanningsautosystemen?
Dit.6 pin-aansluiting automobielHet model is speciaal ontworpen voor de strenge omgevingen van EV's. Het heeft een 1000V hoogspanningsclassificatie, volledig 360° afscherming om EMI te voorkomen,een zeer breed werktemperatuurbereik van -40°C tot +125°CHet belangrijkste is dat de geïntegreerde veiligheidskenmerken zoals HVIL essentieel zijn voor de bescherming van hoogspanningssystemen.
Wat is HVIL en waarom is het belangrijk voor deze 6-pin connector?
HVIL staat voor High-Voltage Interlock Loop. Het is een cruciaal veiligheidsonderdeel dat fungeert als een feedbackcircuit.6 pin aansluiting man en vrouwAls de onderdelen kunnen worden gescheiden, geeft het HVIL-circuit het systeem het signaal om de hoogspanning af te sluiten.Dit voorkomt gevaarlijke elektrische bogen en zorgt ervoor dat de connector is veilig te hanteren tijdens het ontkoppelen.
Hoe zorg je voor een correcte en veilige verbinding?
Onze connector heeft hiervoor twee belangrijke kenmerken. Ten eerste heeft het een Poka-Yoke-ontwerp, wat een vorm van foutbestendigheid is die fysiek voorkomt dat de connector verkeerd wordt aangesloten. Ten tweede,het bevat een secundair vergrendelingsmechanisme dat een duidelijke tastbare en hoorbare "klik"," bevestigt dat de aansluiting volledig is bevestigd en tegen trillingen en toevallige ontkoppeling is bevestigd.
Kan deze aansluiting gebruikt worden als een primaire 6-pin aansluiting voor mijn toepassing?
Met een nominale stroom van tot 35A op de stroomcontacten en een nominale 1000V, is deze connector speciaal ontworpen voor stroomlevering.Het is een ideale keuze voor het veilig overbrengen van hoge niveaus van stroom van een batterij of distributie-eenheid naar componenten zoals een on-board oplader, waardoor het een kerncomponent is van de6 pin-aansluitingDe ketting.
Hoe duurzaam is deze connector bij slecht weer of industriële omstandigheden?
Deze connector is gebouwd om te weerstaan extreme omstandigheden. Het heeft een IP67 en IP6K9K rating, wat betekent dat het volledig is afgesloten tegen stof en kan bestand zijn tegen hoge druk, hoge temperatuur waterstralen.Gecombineerd met het brede werktemperatuurbereik, garandeert het betrouwbare prestaties in omgevingen met blootstelling aan vocht, vuil en thermische schok.
Welke soorten kabels en bedradingsdiagrammen zijn compatibel?
Deze connector is veelzijdig. De vier stroomcontacten zijn compatibel met kabelgroottes variërend van 2,5 mm2 tot 6 mm2, terwijl de twee signaalcontacten zijn ontworpen voor 0,35 mm2 kabel.Deze flexibiliteit stelt ontwerpers in staat passende draadmeters te gebruiken voor verschillende stroombelastingenHoewel we geen universeleSchema van de 6-pinnige aansluiting, het Poka-Yoke-ontwerp en de duidelijke pinout vereenvoudigen de integratie in de schema's van uw systeem.
Hoe is dit anders dan een standaard 6-pin connector voor een trailer of GPU?
Hoewel ze hetzelfde aantal pinnen hebben, is dit een zeer gespecialiseerde component.Aanhanger met 6 pinneneen aansluiting of een6 pin connector GPUDeze connector is ontworpen voor hoogspannings- en hoogstroomtoepassingen. Het bevat geavanceerde veiligheidskenmerken (HVIL),met een vermogen van niet meer dan 10 kW, en 360° afscherming, die niet voorkomen in standaard verbruikers- of laagspanningsconnectoren.
NeoPower is gewijd aan hoogspannings/hoge stroom waterdichte connectoren en kabels, van toepassing op nieuwe energiebatterijpakketten, EV's, zware machines, industriële aansluiting, aandrijflijnen,opslag van zonne- en windenergie, slimme netten, AGV's enz.
Neopower heeft twee productievestigingen in Huizhou (provincie Guangzhou) voor plastic schelpconnectoren en in Changzhou (provincie Jiangsu) voor metalen schelpconnectoren.Met een rijke expertise en een hoog niveau van management, Neopower levert producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf is geslaagd voor IATF 16949:2016Het product is goedgekeurd met de ISO 9001:2015-kwaliteitscontrolesysteem en de producten zijn CE, TVU en RoH goedgekeurd.
