Productdetails:
|
Belangrijkste kenmerken:
Productbeschrijving

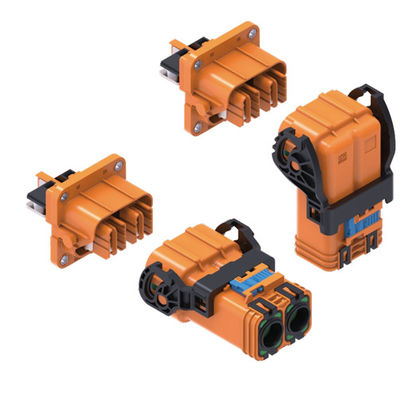

De nieuwe hogespanning2 pin aansluitingis ontworpen voor de meest veeleisende toepassingen in moderne elektrische voertuigen (EV) en energieopslagsystemen.en energieverdelingsunits (PDU's)Deze connector biedt een veilige, betrouwbare en hoogwaardige verbinding die u kunt vertrouwen.Het maakt het een primaire keuze voor automotive en industriële ingenieurs.
Deze auto-connector is ontworpen met veiligheid en betrouwbaarheid in het middelpunt.De geïntegreerde High Voltage Interlock (HVIL) -circuit zorgt ervoor dat de hogespanningsverbinding veilig wordt uitgeschakeld voordat deze wordt ontkoppeld, terwijl het aanraakbestendige ontwerp en het secundaire slot toevallig contact voorkomen en een stabiele fysieke verbinding garanderen.de 360°-scherming biedt uitzonderlijke bescherming tegen elektromagnetische interferentie (EMI)Het is een essentieel kenmerk voor het handhaven van de gegevensintegriteit in complexe systemen.hoogspanningsconnectorHet maakt de montage onfeilbaar, waardoor tijd wordt bespaard en kostbare fouten worden voorkomen.
Met een formidabele stroom van maximaal 220 A en een spanningscapaciteit van 1000 V is deze aansluiting ontworpen om aanzienlijke stroombelastingen aan te kunnen.De robuuste constructie is geverifieerd met een IP67 en IP6K9K ratingDe Neopower-installatie is een van de meest bekwame elektrische installaties ter wereld, met een hoge prestatievermogen, zelfs bij blootstelling aan zware omgevingsomstandigheden.2 pin aansluitingContact met ons vandaag om te ontdekken hoe deze geavanceerde connectoroplossing uw project kan verbeteren.
| Aantekening | Specificatie |
| Primaire toepassingen | Batterij, motorcontroller, energieverdelingsunit (PDU) |
| Nominale stroom (krag) | 150A (bij 35 mm2), 220A (bij 50 mm2) |
| Nominale stroom (sein) | 2A (bij 0,35 mm2) |
| Nominale spanning (vermogen) | 1000V wisselstroom/stroomstroom |
| Nominale spanning (signaal) | 24V wisselstroom/stroomstroom |
| Dielectrische weerstandspanning (vermogen) | 3000V wisselstroom (50Hz, normaal) |
| Dielectrische weerstandspanning (signaal) | 1000V wisselstroom (50Hz, normaal) |
| Werktemperatuurbereik | -40°C tot +125°C |
| Indringingsbescherming | IP67 en IP6K9K |
| Aanraakbestendigheid | IPXXB |
| Stromkabelbereik | 35 mm2 tot en met 50 mm2 |
| Veiligheidskenmerken | Hoogspanningsvergrendeling (HVIL), secundaire vergrendeling |
| Mechanische kenmerken | Poka-yoke (foutbestendige toetsen) |
| Bescherming | 360° elektromagnetisch afscherming |
De Neopower High Voltage Connector is ontworpen voor superieure prestaties in veeleisende stroomsystemen.
1Wat maakt dit een geschikte EV batterij connector?
Deze connector is speciaal ontworpen voor de krachtige, hoge trillingsomgeving van elektrische voertuigen.en kritieke veiligheidskenmerken zoals High Voltage Interlock (HVIL)Het brede werktemperatuurbereik (-40°C tot +125°C) en de robuuste IP67 en IP6K9K afdichting zorgen voor betrouwbaarheid, waardoor het een idealeElektrische batterijconnectorvoor moderne automotive toepassingen.
2. Wat is hoogspanningsinterlock (HVIL) en waarom is het belangrijk voor de veiligheid?
Een hoogspanningsvergrendeling is een cruciaal veiligheidsonderdeel in eenhoogspanningsconnectorHet is een secundair, laagspanningscircuit dat door de connector loopt.het systeem te signaleren om de hoge spanning uit te schakelenDit zorgt ervoor dat er geen gevaarlijke elektrische boog kan optreden tijdens het ontkoppelen, het beschermen van operators en apparatuur.HVIL-connectorHet ontwerp geeft prioriteit aan dit fundamentele veiligheidsprotocol.
3. Welk niveau van milieubescherming biedt de IP67 en IP6K9K-classificatie?
Deze beoordeling geeft aan dat er een uitzonderlijke bescherming tegen omgevingsfactoren bestaat.IP67-connectorDe IP6K9K-classificatie betekent bescherming tegen hoge druk, hoge temperatuur waterstralen.Deze dubbele beoordeling maakt onze2 pin aansluitingzeer duurzaam voor gebruik in toepassingen die worden blootgesteld aan wassen, regen, modder en stof.
4Hoe komt de 360° afschirming mijn systeem ten goede?
In systemen met hoge stromen en gevoelige elektronische bedieningselementen, zoalsaansluiting van de motorregelaar, elektromagnetische interferentie (EMI) kan de prestaties verstoren of gegevens beschadigen.360° afschermingDe verbinding biedt een volledige geleidende behuizing rond de contacten, waardoor elk extern elektrisch geluid wordt weggewerkt en de eigen elektriciteitsleidingen van de aansluiting geen interferentie uitstralen.Dit zorgt voor signaalintegriteit en betrouwbare systeemwerking.
5Kan deze connector verkeerd worden aangesloten?
Deze connector heeft een Poka-yoke ontwerp, wat een Japanse term is voor "foutbestendig"." De connector en de contacten zijn mechanisch ingeklemd met een unieke vorm die alleen toestaat om te worden gekoppeld met de juiste tegenhanger en in de juiste oriëntatieDit kenmerk van depok-yoke-connectorhet risico op beschadiging van de pinnen of onjuiste verbindingen tijdens de montage en het onderhoud op het terrein wordt uitgesloten.
6Wat is het maximale vermogen dat deze 2 pin connector kan verwerken?
De aansluiting is ingedeeld voor een continue stroom van 150 A bij gebruik van een 35 mm2 kabel en tot 220 A met een 50 mm2 kabel.220A-connectoris geschikt voor een breed scala aan krachtaanpassingstoepassingen met een hoge vraag, van PDU's tot hoofdbatterijleidingen.
NeoPower is gewijd aan hoogspannings/hoge stroom waterdichte connectoren en kabels, van toepassing op nieuwe energiebatterijpakketten, EV's, zware machines, industriële aansluiting, aandrijflijnen,opslag van zonne- en windenergie, slimme netten, AGV's enz.
Neopower heeft twee productievestigingen in Huizhou (provincie Guangzhou) voor plastic schelpconnectoren en in Changzhou (provincie Jiangsu) voor metalen schelpconnectoren.Met een rijke expertise en een hoog niveau van management, Neopower levert producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf is geslaagd voor IATF 16949:2016Het product is goedgekeurd met de ISO 9001:2015-kwaliteitscontrolesysteem en de producten zijn CE, TVU en RoH goedgekeurd.
