Productdetails:
|
| Brandbaarheidsklasse: | UL94 V-0 (typisch) | Standaardkleur: | Oranje / HV Standard of andere |
|---|---|---|---|
| Werktemperatuur: | -40℃ ~125℃ | Isolatie: | 5000MΩ MIN (droog) / 200MΩ MIN (RH 95%) |
| Huidige rating: | tot en met 500 A | Toepasselijke Kabelgrootte: | 16mm2, 25mm2 |
| Paringscycli: | 500 | Diëlektrisch Voltage: | 3500VAC/6000VDC |
| Kleur van de behuizing: | Zwart | HVIL: | Facultatief |
| Geschatte Voltag: | 1000V gelijkstroom | Toepassing: | Hoogstroom batterijverbindingen |
| RoHS-conform: | Ja (meestal vereist) | Draadmeterbereik: | 6-2 AWG |
| Aantal contacten: | 2-4 |

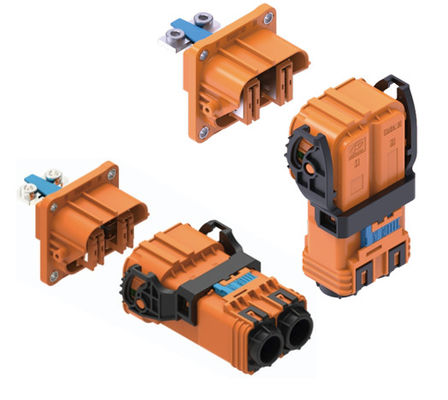

DeNeopower Hoogstroom 300A 1000V Automotive 2 Pin Power Connectoris vakkundig ontworpen om een veilige en zeer betrouwbare verbinding te bieden voor hoogspannings- en hoogstroomtoepassingen. Ontworpen als een toonaangevende oplossing voor de elektrische voertuigindustrie,Deze connector is perfect geschikt voor kritieke systemen zoals batterijenDit is een robuuste2 pin aansluitingIntegreert geavanceerde veiligheids- en prestatiemogelijkheden in één compacte eenheid.
Deze connector is gebouwd voor veiligheid en levensduur en bevat meerdere beschermingslagen.De aanraakbestendige behuizing en de High Voltage Interlock (HVIL) -functie beschermen technici en gebruikers tegen hoogspanningsgevarenMet zijn Poka-yoke-ontwerp is mismatching onmogelijk, wat een extra laag van operationele veiligheid biedt.De 360° afscherming van de connector zorgt voor uitzonderlijke bescherming tegen elektromagnetische signalen, die van cruciaal belang is voor het behoud van de signaalintegriteit in de huidige complexe elektronische voertuigsystemen.
Kies de NeopowermotorverbindingDe IP67/IP6K9K-classificatie zorgt ervoor dat het een volledig waterdichte en stofdichte oplossing is, die de zwaarste omstandigheden kan weerstaan.Of u nu een nieuw EV-platform ontwikkelt of een bestaand hoogvermogen systeem upgradesDeze connector biedt de veiligheid, betrouwbaarheid en vermogen die u nodig heeft.2 pin aansluitingkan uw volgende project verhogen.
Hier is een duidelijke, twee kolom product attribuut tabel gebaseerd op de verstrekte parameters.
| Aantekening | Specificatie |
| Merken | Neopower |
| Toepassing | EV-batterij, motorcontroller, PDU (Power Distribution Unit) |
| Nominale stroom (krag) | 200 A (met 50 mm2-kabel) 300 A (met 70 mm2-kabel) |
| Nominale stroom (sein) | 2A (met 0,35 mm2 kabel) |
| Nominale spanning (vermogen) | 1000V wisselstroom/stroomstroom |
| Nominale spanning (signaal) | 24V wisselstroom/stroomstroom |
| Dielektrische spanning (vermogen) | 3000V wisselstroom @ 50Hz (normaal) |
| Dielectrische spanning (signaal) | 1000V wisselstroom @ 50Hz (normaal) |
| IP-classificatie | IP67 & IP6K9K (gepaard) |
| Veiligheid | Aanraakbestendig (IPXXB) |
| Belangrijkste kenmerken | Secundaire vergrendelingsfunctie Poka-yoke (foutbestendige) High Voltage Interlock (HVIL) 360° Shielding |
| Kabelbereik | 50 mm2 70 mm2 |
| Werktemperatuur | -40°C tot +125°C |
Dit.Nieuwe hoogstroomconnectorHet is ontworpen voor hoogspanningsomgevingen waar veiligheid en betrouwbaarheid van het allergrootste belang zijn.EV-connectorHet robuuste ontwerp maakt het een uitstekende keuze voor een breed scala aan toepassingen, waaronder:
Wat maakt deze connector geschikt voor hoogspanningstoepassingen?
Dit.2 pin aansluitingis speciaal ontworpen voor hoogspanningssystemen tot en met 1000 V. De veiligheid wordt verbeterd door een aantal belangrijke kenmerken: een aanraaksysteem (IPXXB) voorkomt toevallig contact met onderdelen,en het High Voltage Interlock (HVIL) circuit zorgt ervoor dat het hoogspanningssysteem wordt uitgeschakeld voordat de connector kan worden losgemaakt, waardoor gevaarlijke elektrische bogen worden voorkomen.
Hoe verbeteren de secundaire slot- en poka-yoke-functies de betrouwbaarheid?
De Poka-yoke-functie is een foutbestendig ontwerp dat een unieke vorm en toetsen gebruikt om ervoor te zorgen dat de connector alleen in de juiste oriëntatie kan worden gekoppeld,het voorkomen van schade aan pinnen en onjuiste aansluitingenHet secundaire vergrendelingsmechanisme voegt een ander veiligheidsniveau toe, waardoor de aansluiting stevig blijft zitten en niet wordt losgekoppeld als gevolg van intense trillingen, een veel voorkomende uitdaging in demotorverbindingtoepassingen.
Is deze aansluiting echt "voor alle weersomstandigheden" en geschikt voor ruwe omgevingen?
Ja, met een IP67 en IP6K9K rating, is deze connector volledig afdichtbaar tegen stof en kan zowel tijdelijke onderdompeling in water als hoge druk, hoge temperatuur waterstralen weerstaan.Gecombineerd met het brede werktemperatuurbereik van -40°C tot +125°C, is het gebouwd om betrouwbaar te presteren in extreme weersomstandigheden, offroadomstandigheden en veeleisende industriële omgevingen.
Waarom is 360° afscherming belangrijk voor een elektrische aansluiting?
In een elektrisch voertuig kunnen hoogstroomkabels aanzienlijke elektromagnetische interferentie (EMI) veroorzaken.Dit voorkomt dat EMI gevoelige elektronische componenten in de buurt verstoort, zoals voertuigbedieningseenheden of infotainmentsystemen, die zorgen voor een stabiele en veilige werking van het gehele voertuig.
Wat is de maximale stroom die deze connector kan aan?
De huidige waarde hangt af van de gebruikte kabelgrootte.hoogstroomconnectorkan 200A veilig hanteren wanneer het met een 50mm2-kabel wordt afgesloten en tot 300A wanneer een grotere 70mm2-kabel wordt gebruikt.Deze veelzijdigheid stelt ingenieurs in staat de juiste kabel te kiezen voor hun specifieke energiebehoeften.
NeoPower is gewijd aan hoogspannings/hoge stroom waterdichte connectoren en kabels, van toepassing op nieuwe energiebatterijpakketten, EV's, zware machines, industriële aansluiting, aandrijflijnen,opslag van zonne- en windenergie, slimme netten, AGV's enz.

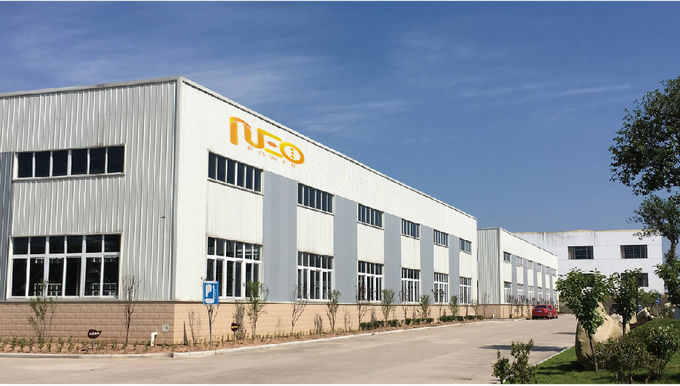

Neopower heeft twee productievestigingen in Huizhou (provincie Guangzhou) voor plastic schelpconnectoren en in Changzhou (provincie Jiangsu) voor metalen schelpconnectoren.Met een rijke expertise en een hoog niveau van management, Neopower levert producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf is geslaagd voor IATF 16949:2016Het product is goedgekeurd met de ISO 9001:2015-kwaliteitscontrolesysteem en de producten zijn CE, TVU en RoH goedgekeurd.
