Productdetails:
|
| Isolatieweerstand: | 1000MΩ min | Operatietemperatuur: | -40 °C ~ +85 °C |
|---|---|---|---|
| Werkdruk: | 0.5~1.6 Bars | Het koppelen cyclus: | ≥100 tijden |
| Operatie Te: | -40°C ~ +125°C | Huidige rating: | tot 150 A |
| CPA: | Met | Standaardspanning: | met een vermogen van niet meer dan 600 V |
| Montage-stijl: | Panelmontage of PCB-montage | Shell-materialen: | Plastic |
| Beschermde Efficiency: | 70dB (10KHz-5Mhz) 65 dB (5MHz-500MHz) | Zoutsproei: | 144H (gepaard) |
| PRODUCTSERIEEN: | FSP8.0 | Vergrendelingssysteem: | CPA/TPA (Ja, meestal met CPA/TPA) |
| Certificeringen: | UL, CSA, RoHS |
Belangrijkste Kenmerken:
Productbeschrijving

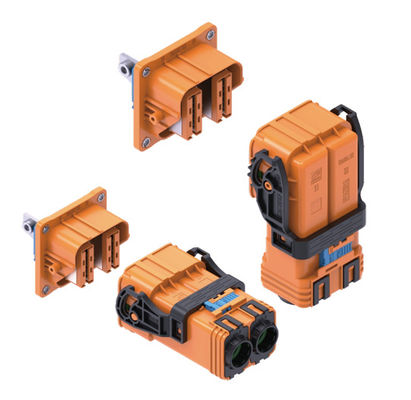

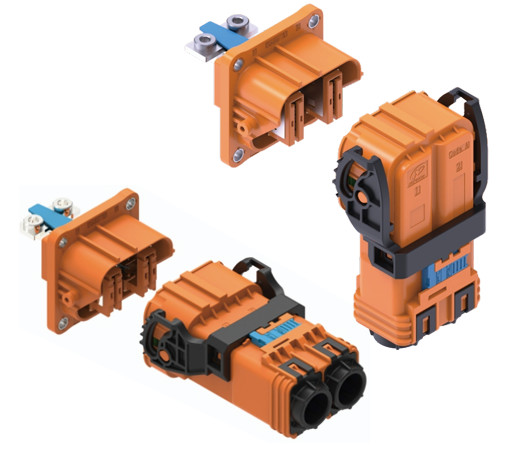

De Neopower 2-pins connector is een state-of-the-art oplossing die is ontworpen voor hoogspannings- en hoogstroomsystemen in elektrische voertuigen en industriële toepassingen. Ontworpen om kritieke componenten zoals batterijen, motorcontrollers en Power Distribution Units (PDU's) aan te sluiten, biedt deze hybride stroomconnector een enkele, robuuste interface voor zowel stroom- als signaaloverdracht, wat ongeëvenaarde betrouwbaarheid en prestaties garandeert.
Gebouwd voor veiligheid en duurzaamheid, integreert de connector meerdere geavanceerde functies. Het High Voltage Interlock (HVIL) circuit en de aanraakveilige contacten beschermen technici en operators tegen hoogspanningsgevaren, terwijl de secundaire vergrendeling extra beveiliging biedt tegen onbedoelde ontkoppeling als gevolg van trillingen of impact. Het Poka-yoke ontwerp elimineert het risico op verbindingsfouten, een cruciale eigenschap in complexe assemblages. Deze connector is niet alleen krachtig, maar ook uitzonderlijk robuust.
Met een superieure IP67 en IP6K9K classificatie presteert deze waterdichte batterijconnector uitstekend in de zwaarste omgevingen en biedt een betrouwbare verbinding, zelfs wanneer deze wordt blootgesteld aan water, vuil en stof. De 360° afscherming is essentieel voor het handhaven van schone signalen voor de geïntegreerde 2A/24V signaalpinnen, wat cruciaal is voor systemen met gevoelige elektronica zoals motorcontrollers. Ondersteuning van heavy-duty kabels tot 95mm², het is de definitieve keuze voor toepassingen die maximale stroomtoevoer vereisen.
Kies de Neopower High Voltage 2-pins connector voor uw volgende project om een veilige, beveiligde en zeer efficiënte verbinding te garanderen. Neem vandaag nog contact met ons op om te ontdekken hoe onze geavanceerde connectoroplossingen uw innovatie kunnen aandrijven.
| Attribuut | Waarde |
| Nominale Stroom (Vermogen) | 300A (bij 70mm²), 400A (bij 95mm²) |
| Nominale Stroom (Signaal) | 2A (bij 0,35mm²) |
| Nominale Spanning (Vermogen) | 1000V AC/DC |
| Nominale Spanning (Signaal) | 24V AC/DC |
| Beschermingsgraad | IP67 & IP6K9K |
| Bedrijfstemperatuur | -40°C tot +125°C |
| Compatibel Kabelbereik | 70mm² tot 95mm² (Vermogen) |
| Veiligheidskenmerken | HVIL (High Voltage Interlock), Aanraakveilig (IPXXB) |
| Verbindingsbeveiliging | Secundaire Vergrendelingsfunctie, Poka-yoke |
| Afscherming | 360° EMI Afscherming |
| Diëlektrische Weerstand (Vermogen) | 3000V AC bij 50Hz (Normale Omstandigheden) |
| Diëlektrische Weerstand (Signaal) | 1000V AC bij 50Hz (Normale Omstandigheden) |
| Primaire Toepassingen | Batterij, Motorcontroller, Power Distribution Unit (PDU) |
Ontworpen voor omgevingen met hoge eisen, is de Neopower hybride stroomconnector de ultieme oplossing voor toepassingen die robuuste, veilige en betrouwbare hoogspanningsverbindingen vereisen.
V: Wat maakt dit een "hybride stroomconnector"?
A: Dit is een hybride stroomconnector omdat het verschillende functies combineert binnen één behuizing. Het beschikt over twee grote primaire contacten die zijn ontworpen om zeer hoge stroom en spanning (tot 400A/1000V) te verwerken voor stroomoverdracht, naast kleinere contacten die zijn ontworpen voor laagspanningssignalen (2A/24V). Hierdoor kunt u stroom leveren en communiceren met een apparaat met slechts één duurzame connector.
V: Hoe waterdicht is deze connector? Kan deze worden gebruikt in natte of vuile omgevingen?
A: Absoluut. De connector is geclassificeerd als IP67 en IP6K9K. Dit betekent dat deze volledig beschermd is tegen het binnendringen van stof en kan worden ondergedompeld in maximaal 1 meter water gedurende 30 minuten (IP67). De IP6K9K-classificatie biedt bescherming tegen krachtige hogetemperatuur waterstralen. Dit maakt het een echt betrouwbare waterdichte batterijconnector die geschikt is voor gebruik in alle weersomstandigheden en wasprocedures.
V: Waar zijn de HVIL- en secundaire vergrendelingsfuncties voor?
A: Veiligheid is van het grootste belang in hoogspanningssystemen. De HVIL (High Voltage Interlock) is een cruciaal veiligheidscircuit dat ervoor zorgt dat de hoogspanningsstroom wordt uitgeschakeld voordat de connector kan worden losgekoppeld. De secundaire vergrendeling is een fysiek mechanisme dat een extra beveiligingslaag biedt, waardoor de 2-pins connector niet per ongeluk los kan trillen, wat essentieel is in automotive en industriële toepassingen.
V: Wat is het voordeel van het Poka-yoke ontwerp?
A: Poka-yoke is een Japanse term voor "foutbeveiliging". De connector is ontworpen met een unieke sleutelvorm die het fysiek onmogelijk maakt om onjuist te paren. Dit voorkomt schade aan de connectorpinnen en de aangesloten apparatuur, waardoor elke keer een perfecte en veilige verbinding wordt gegarandeerd.
V: Waarom is 360° afscherming belangrijk voor deze hoogspanningsconnector?
A: Hoogstroomtoepassingen, zoals die met motorcontrollers, kunnen aanzienlijke elektromagnetische interferentie (EMI) genereren. De 360° afscherming fungeert als een beschermende barrière rond de interne contacten, waardoor dit "ruis" de laagspanningssignalen binnen de connector niet verstoort. Dit zorgt ervoor dat de datacommunicatie van uw systeem helder en betrouwbaar blijft.
V: Welke draadmaat is deze connector ontworpen voor?
A: Deze heavy-duty connector is ontworpen om grote stroomkabels met een dwarsdoorsnede van 70mm² tot 95mm² te accommoderen. Dit grote bereik maakt het mogelijk om veilig en efficiënt stromen tot 400A te verwerken zonder oververhitting, waardoor het ideaal is voor echte hoogvermogenssystemen.
NeoPower is toegewijd aan hoogspannings/hoogstroom waterdichte connectoren & kabels, van toepassing op nieuwe energie accupakketten, EV's, zware machines, industriële verbindingen, aandrijfsystemen, zonne-/windenergieopslag, smart grid, AGV, etc.

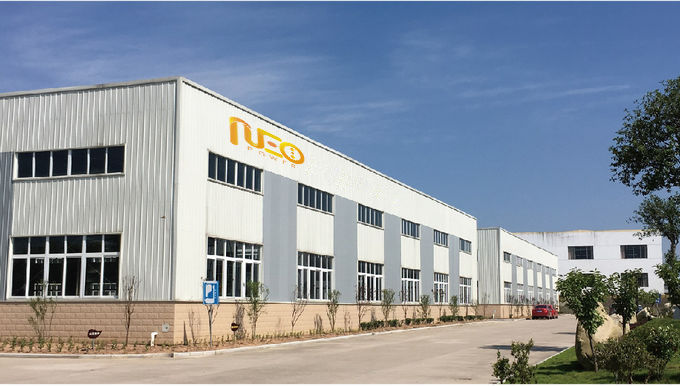

Neopower heeft twee productievestigingen in Huizhou, provincie Guangdong voor kunststof schaalconnectoren, en in Changzhou, provincie Jiangsu voor metalen schaalconnectoren. Met rijke expertise en management van hoge standaard levert Neopower producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf heeft IATF 16949:2016, ISO 9001:2015 kwaliteitscontrolesysteem doorstaan en zijn producten zijn CE, TVU, RoHs goedgekeurd.
