Productdetails:
|
Nominale stroom (vermogen): | 24A (@ 4mm²) | Nominale spanning (vermogen): | 800V AC/DC |
---|---|---|---|
Nominale stroom (sein): | 2A (@ 0,35 mm2) | Nominale spanning (signaal): | 24V AC/DC |
De Classificatie van de toegangsbescherming: | IP67 & IP6K9K, IPXXB (aanraakbestendig) | Werktemperatuurbereik: | -40°C aan +125°C |
Dielectrische sterkte (vermogen): | 3000 V wisselstroom, 50 Hz | Diëlektrische sterkte (signaal): | 1000V AC, 50Hz |
Veiligheidskenmerken: | Hoogspanningsvergrendeling (HVIL), secundair vergrendelen, aanraakbestendig | PrestatiekenmerkenPrestatiekenmerken: | 360° afscherming, Poka-yoke-sleuteling |
Primaire toepassingen: | On-Board Laders (OBC), Airconditioningcompressoren, PTC-verwarmers, Stroomverdelers (PDU) |
Belangrijkste kenmerken:
Productbeschrijving

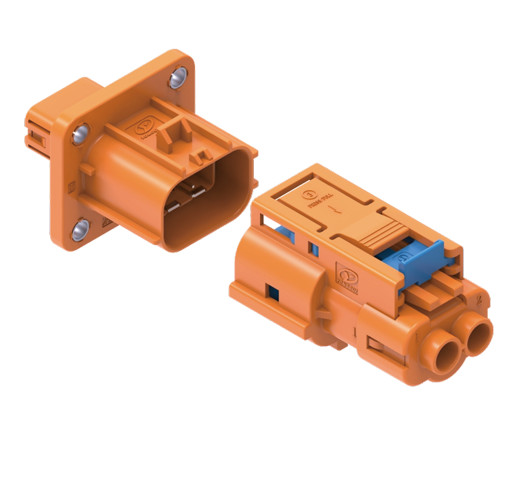

De nieuwe macht2 pinHybrid Automotive Connector is ontworpen voor elektrische voertuigen met hoge prestaties (EV) en industriële toepassingen die robuuste vermogen en betrouwbare signaaloverdracht vereisen.2 pin aansluitingHet combineren van hoogspanningsstroomlevering met gevoelige signaallijnen in een enkele, duurzame behuizing, maakt het een idealehybride aansluitingHet is speciaal ontworpen om te voldoen aan de strenge normen van componenten zoals On-Board Chargers (OBC), airconditioning compressors, PTC verwarmers, en Power Distribution Units (PDU).
Deze connector is gebouwd voor veiligheid en duurzaamheid en heeft een uitgebreide reeks beschermende maatregelen.De geïntegreerde High Voltage Interlock (HVIL) -circuit zorgt ervoor dat het systeem wordt uitgeschakeld voordat het wordt ontkoppeldEen secundair vergrendelingsmechanisme zorgt voor een veilige, trillingsvrije verbinding.die van cruciaal belang is voor veeleisende automobielomgevingenHet poka-yoke-ontwerp verbetert de veiligheid door onmogelijke verkeerde montage te maken.
De Neopower-connector is gebouwd om te kunnen weerstaan aan extreme omstandigheden.waterdichte batterijconnectorDe 360°-scherming garandeert een uitstekende EMI-bescherming.het behoud van de gegevensintegriteit voor de signaallijnen terwijl de robuuste stroomcontacten een consistente energie leveren.
Of u nu een nieuw EV-oplaadsysteem ontwerpt of een bestaande hoogspanningstoepassing upgrades, de Neopower2 pinHybrid Automotive Connector biedt een betrouwbare, veilige en hoogwaardige oplossing.2 pin aansluitingkan de integriteit en prestaties van uw volgende project verbeteren.
Toepassingen
De nieuwe macht2 pinHybrid Automotive Connector is ontworpen voor hooggevraagde, hoogspanningsomgevingen waar zowel stroom als signaal cruciaal zijn.Het robuuste ontwerp en de veiligheidskenmerken maken het de beste keuze voor een breed scala aan toepassingen, met inbegrip van maar niet beperkt tot:
Vaak gestelde vragen
V: Wat maakt dit een "hybride stroomconnector"?
A: Deze connector wordt als een hybride beschouwd omdat deze verschillende functies in één compacte behuizing integreert.Het combineert hoogspanningsstroomcontacten voor 24A bij 800V met afzonderlijke laagspanningssignaalcontacten voor 2A bij 24VDit ontwerp vereenvoudigt de bedrading, bespaart ruimte en vermindert het aantal componenten dat in een systeem nodig is.
V: Welke specifieke veiligheidsvoorzieningen zijn in deze aansluiting opgenomen?
A: Veiligheid staat voorop in ons ontwerp.2 pin aansluitingbevat drie belangrijke kenmerken: een High Voltage Interlock (HVIL) -circuit om ervoor te zorgen dat de stroom wordt afgesneden voordat de stroom wordt ontkoppeld; een aanraakbestendig ontwerp (gegradeerd op IPXXB) om gebruikers te beschermen tegen elektrische schokken;en een secundair vergrendelingsmechanisme dat een veilige, trillingsbestendige schakel ideaal voor automotive omgevingen.
V: Hoe duurzaam is deze connector onder moeilijke omstandigheden?
A: Het is uitzonderlijk duurzaam. De connector is IP67 & IP6K9K, waardoor het een volledigwaterdichte batterijconnectordie beschermd is tegen het binnendringen van stof en hoge-druk, hoge-temperatuur watersprays. gecombineerd met een breed werktemperatuurbereik van -40°C tot +125°C,Het is gebouwd om prestaties te behouden in de meest uitdagende automotive en industriële omgevingen..
V: Kan deze aansluiting verkeerd worden geïnstalleerd?
A: Nee, we hebben het ontworpen om foutvrij te zijn. De connector heeft een Poka-yoke-sleutelontwerp, wat betekent dat het alleen in één juiste oriëntatie kan worden gekoppeld. Dit voorkomt dat de pin beschadigd raakt,zorgt voor een veilige verbinding elke keer, en vereenvoudigt het assemblageproces voor technici.
Vraag: Wat is het voordeel van de 360° afscherming?
A: De 360°-scherming biedt volledige bescherming tegen elektromagnetische interferentie (EMI) en radiofrequentieinterferentie (RFI).Dit afscherming is van cruciaal belang voor de bescherming van de integriteit van het laagspanningssignaal, waardoor corruptie van gegevens wordt voorkomen en het volledige systeem betrouwbaar functioneert.
NeoPower is gewijd aan hoogspannings/hoge stroom waterdichte connectoren en kabels, van toepassing op nieuwe energiebatterijpakketten, EV's, zware machines, industriële aansluiting, aandrijflijnen,opslag van zonne- en windenergie, slimme netten, AGV's enz.

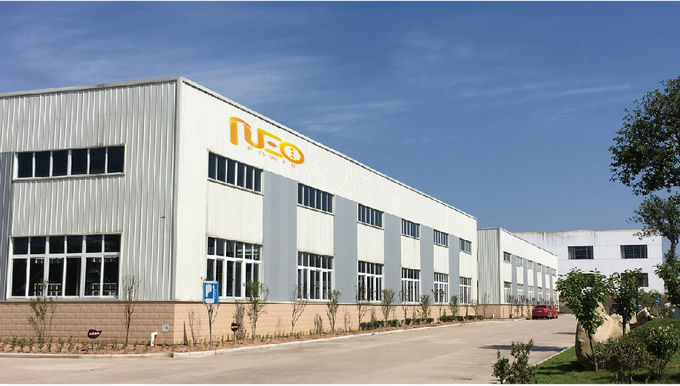

Neopower heeft twee productievestigingen in Huizhou (provincie Guangzhou) voor plastic schelpconnectoren en in Changzhou (provincie Jiangsu) voor metalen schelpconnectoren.Met een rijke expertise en een hoog niveau van management, Neopower levert producten van topkwaliteit en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf is geslaagd voor IATF 16949:2016Het product is goedgekeurd met de ISO 9001:2015-kwaliteitscontrolesysteem en de producten zijn CE, TVU en RoH goedgekeurd.
