Productdetails:
|
| Nominale spanning (vermogen): | 800V AC/DC | Nominale spanning (signaal): | 24V AC/DC |
|---|---|---|---|
| Nominale stroom (vermogen): | 30A (4mm²), 40A (6mm²) | Nominale stroom (sein): | 2A (0,5mm²) |
| Dielectrische weerstand (vermogen): | 3000V AC | Dielectrische weerstand (signaal): | 1000V AC |
| Bedrijfstemperatuur: | -40°C aan +125°C | IP Rating: | IP67 & IP6K9K |
| Aanrakingsvrije bescherming: | IPXXB | Compatibele kabelbereik: | 4 mm2 ~ 6 mm2 |
| Hoogspanningsvergrendeling (HVIL): | Ja | Secundair slot: | Ja |
| Foutbewijs: | Poka-yoke Design | Emi Shielding: | 360° afscherming |
| Primaire toepassingen: | OBC |
Superieure Veiligheid door Ontwerp: Beschikt over een High-Voltage Interlock (HVIL), een secundaire vergrendelingsconnector mechanisme en aanraakveilige contacten om maximale bescherming tijdens hantering en gebruik te garanderen. Het Poka-yoke (foutbestendig) ontwerp voorkomt onjuiste verbinding, waardoor uw waardevolle apparatuur wordt beschermd.
Hoge Prestaties & Vermogen: Ontworpen als een krachtige hoge stroom connector, die tot 40A aankan op zijn voedingslijnen. Met een nominale spanning van 800V DC, is hij gebouwd voor de veeleisende energiebehoeften van moderne elektrische voertuigen en industriële systemen.
Robuuste & Duurzame Betrouwbaarheid: Gebouwd om de zwaarste omstandigheden te weerstaan met een IP67 en IP6K9K waterdichte connector classificatie, die volledige bescherming tegen stof en water onderdompeling garandeert. Hij functioneert feilloos bij extreme temperaturen van -40℃ tot +125℃.
Complete Signaalintegriteit: Biedt 360° afscherming ter bescherming tegen elektromagnetische interferentie (EMI), waardoor de twee speciale signaallijnen duidelijke, ononderbroken communicatie bieden voor de diagnostiek en besturing van uw systeem.
Veelzijdige 4-pins voedingsconnector: Met twee voedings- en twee signaalcontacten is deze connector een flexibele oplossing voor een breed scala aan toepassingen, van on-board chargers (OBC) tot PDU's en airconditioningcompressoren.

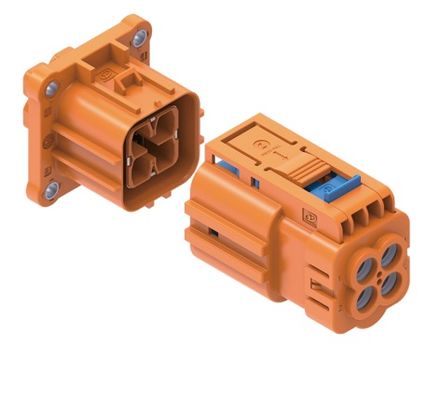

Maak kennis met de Neopower High Voltage Connector, uw belangrijkste oplossing voor veilige en betrouwbare stroomaansluitingen in veeleisende omgevingen. Ontworpen door ons expertteam en vervaardigd in onze fabriek in Dongguan, China, is deze connector niet alleen ontworpen om aan de normen te voldoen, maar om u ook volledige gemoedsrust te bieden.
In de wereld van elektrische voertuigen en industriële systemen met hoog vermogen is veiligheid geen optie. Daarom hebben we deze EV connector gebouwd met meerdere beschermingslagen. De High-Voltage Interlock (HVIL)-functie fungeert als een cruciaal veiligheidscircuit, terwijl de secundaire vergrendeling ervoor zorgt dat de verbinding veilig blijft, zelfs bij intense trillingen. Het aanraakveilige ontwerp betekent dat hij veilig te hanteren is en technici beschermt tegen hoogspanning.
Vermogen en prestaties vormen de kern van deze automotive connector. Hij kan tot 40A stroom vervoeren bij een hoge spanning van 800V, waardoor hij de perfecte keuze is voor uw On-Board Charger (OBC), PTC-verwarming of Power Distribution Unit (PDU). De 360-graden afscherming garandeert dat gevoelige signaaloverdrachten worden beschermd tegen de elektrische ruis die vaak voorkomt in toepassingen met hoog vermogen, waardoor uw systemen probleemloos functioneren.
Duurzaamheid is gegarandeerd. Met een topklasse IP67 connector classificatie is hij volledig afgedicht tegen stof en kan hij worden ondergedompeld in water, waardoor hij ideaal is voor elke toepassing waarbij blootstelling aan de elementen een probleem is. Of u nu een elektrische voertuig van de volgende generatie of een robuuste industriële machine ontwerpt, de Neopower High Voltage Connector levert de veiligheid, betrouwbaarheid en prestaties die u nodig heeft.
Een oplossing op maat nodig? We kunnen deze connector aanpassen om aan uw specifieke projectvereisten te voldoen. Neem vandaag nog contact op met Neopower om te weten te komen hoe we uw innovatie kunnen aandrijven.
| Specificatie | Details |
| Nominale Spanning (Voeding) | 800V AC/DC |
| Nominale Spanning (Signaal) | 24V AC/DC |
| Nominale Stroom (Voeding) | 30A (4mm²), 40A (6mm²) |
| Nominale Stroom (Signaal) | 2A (0.5mm²) |
| Diëlektrische Weerstand (Voeding) | 3000V AC |
| Diëlektrische Weerstand (Signaal) | 1000V AC |
| Bedrijfstemperatuur | -40°C tot +125°C |
| IP-classificatie | IP67 & IP6K9K |
| Aanraakveilige Bescherming | IPXXB |
| Compatibele Kabelbereik | 4mm² ~ 6mm² |
| High-Voltage Interlock (HVIL) | Ja |
| Secundaire Vergrendeling | Ja |
| Foutpreventie | Poka-yoke Ontwerp |
| EMI-afscherming | 360° Afscherming |
| Primaire Toepassingen | OBC, Air Compressor, PTC, PDU |
V: Met 800 volt is veiligheid mijn grootste zorg. Hoe beschermt deze connector mijn apparatuur en mijn team?
A: Goede vraag, en we zitten op dezelfde golflengte. Veiligheid staat voorop. Deze connector zit boordevol functies die u beschermen. Beschouw het als een drieledig veiligheidssysteem.
Ten eerste heeft u de High-Voltage Interlock (HVIL), wat een chique manier is om te zeggen dat de connector een "pre-check" circuit heeft dat ervoor zorgt dat alles veilig is voordat de grote stroom gaat vloeien. Ten tweede maakt ons Poka-yoke-ontwerp het fysiek onmogelijk om hem verkeerd in te pluggen - geen "oeps" momenten hier. Ten slotte geeft het secundaire vergrendelingsconnector mechanisme u die extra klik van zekerheid, zodat hij op zijn plaats blijft en niet los trilt. Hij is ontworpen voor gemoedsrust.
V: Kan deze connector echt tegen zware omstandigheden? Wat betekent "IP67" eigenlijk voor mij?
A: Absoluut. We hebben dit ontworpen als een echte "fit and forget" component. Als we zeggen dat het een IP67 connector is, bedoelen we dat hij volledig is afgesloten van de buitenwereld.
Dus, in de praktijk kunt u het als volgt zien: of u nu te maken heeft met een stoffige werkplaats, modderige achterwegen of een hogedrukreiniging, er komt niets binnen. Het is een volledig waterdichte connector die lacht in het gezicht van regen, spatten en vuil. Hij houdt uw stroom betrouwbaar op gang, zonder zweet.
V: Wat maakt dit een "hoge stroom connector"? Wat zijn de grenzen?
A: Hier komt de techniek echt tot zijn recht. Deze connector is een beest als het gaat om stroomlevering. Hij is geclassificeerd om continu 40 ampère aan te kunnen op zijn voedingspinnen, wat serieus is voor veeleisende componenten zoals motoren en laders. Het is een echte hoge stroom connector die is ontworpen om niet alleen te hanteren, maar ook om te gedijen onder zware belastingen zonder te zweten (of oververhit te raken). Deze hoge prestaties maken het zo'n betrouwbare 800V connector voor stroomsystemen van de volgende generatie.
V: Is dit alleen een EV-connector, of kan ik de 4 pinnen gebruiken voor andere projecten?
A: Hoewel het een hoofdrolspeler is in de EV-wereld, is het zeker geen one-trick pony. De 4-pins voedingsconnector configuratie is wat het zo veelzijdig maakt. U krijgt twee grote pinnen voor hoogstroomvoeding en twee kleinere pinnen voor signalen. Dit is perfect voor "slimme" apparaten die moeten communiceren terwijl ze stroom verbruiken - denk aan diagnostiek, temperatuurbewaking of systeemstatusupdates. Dus of u nu een aangepaste industriële machine bouwt of een hightech automotive project, de flexibiliteit is een groot voordeel.
V: Wat als mijn project unieke vereisten heeft? Bieden jullie maatwerk?
A: Ja, dat doen we! We weten dat kant-en-klaar niet altijd perfect past. Ons team is hier gevestigd in onze fabriek in Dongguan en we staan klaar om met u samen te werken om deze connector aan te passen aan uw specifieke behoeften, of het nu gaat om een aanpassing in kabellengte of andere specificaties.
We hopen dat dit alles duidelijk maakt! De Neopower High Voltage Connector is echt een topklasse oplossing voor iedereen die veilig en betrouwbaar serieuze stroom moet leveren. Als u meer vragen heeft, aarzel dan niet om contact op te nemen met ons team.
NeoPower is toegewijd aan hoogspannings/hoogstroom waterdichte connectoren & kabels, van toepassing op nieuwe energie accupakketten, EV's, zware machines, industriële verbindingen, aandrijfsystemen, zonne-/windenergieopslag, slimme netwerken, AGV's, etc.

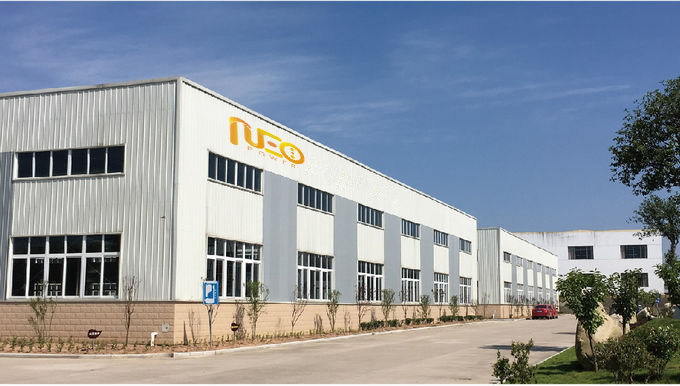

Neopower heeft twee productiebases in Huizhou, provincie Guangzhou voor kunststof schaalconnectoren, en in Changzhou, provincie Jiangsu voor metalen schaalconnectoren. Met rijke expertise en hoogwaardig management levert Neopower topproducten en uitstekende diensten aan klanten over de hele wereld.
Het bedrijf heeft IATF 16949:2016, ISO 9001:2015 kwaliteitscontrolesysteem doorstaan en zijn producten zijn CE-, TVU-, RoHs-goedgekeurd.
